Zawór stopowy z filtrem siatkowym

Zawór stopowy z filtrem siatkowym

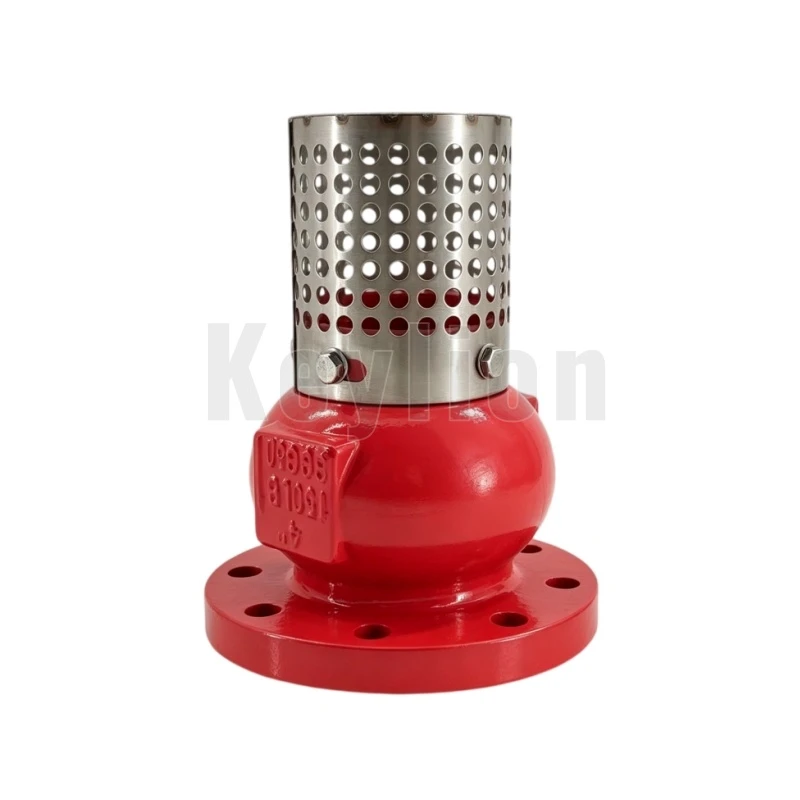

Zawór stopowy Keylion® z filtrem siatkowym, powszechnie znany wśród inżynierów budowy jako zawór dolny lub zawór zwrotny na ssaniu, działa jak specjalistyczny zawór zwrotny instalowany na samym końcu przewodu wlotowego pompy. Urządzenie działa na prostej zasadzie różnicy ciśnień: otwiera się podczas suwu ssania pompy i zamyka automatycznie za pomocą sprężyny lub grawitacji po wyłączeniu pompy. Dzięki tej operacji cała kolumna ssąca jest wypełniona cieczą, co eliminuje potrzebę ponownego zalewania. Zawory te są szeroko stosowane w sieciach irygacyjnych, przemysłowych systemach chłodzenia i miejskich systemach poboru wody, gdzie utrzymywanie stałego ciśnienia zasysania jest obowiązkowe dla wydajności operacyjnej.

Często zadawane pytania

P: Jaka jest różnica między zaworem stopowym a zaworem zwrotnym?
Odp.: Pomyśl o zaworze stopowym z filtrem siatkowym jako o specjalistycznym zaworze zwrotnym zaprojektowanym specjalnie dla samego dołu linii ssawnej. Chociaż oba zapobiegają przepływowi zwrotnemu, standardowy zawór zwrotny jest przeznaczony do użytku w linii. Zawór stopowy zawiera wytrzymałą siatkę zatrzymującą zanieczyszczenia i został zaprojektowany tak, aby wytrzymać ciągłe zanurzenie w punkcie wlotowym, utrzymując pompę w stanie zalanym od samego początku.

P: Jak głęboko należy zanurzyć zawór stopowy w wodzie?
O: Głębokość ma kluczowe znaczenie, aby uniknąć „wirów” – efektu minitornada, który zasysa powietrze do systemu. Generalnie zalecamy, aby filtr siatkowy znajdował się w odległości co najmniej dwu- lub trzykrotności średnicy rury ssawnej poniżej najniższego poziomu wody. Staraj się także trzymać go około stopy nad podłogą zbiornika lub koryta rzeki, aby nie zasysał błota i mułu.

P: Co powoduje uderzenie wodne w systemie zaworów kołnierzowych?
Odp.: Uderzenie wodne zwykle ma miejsce w momencie zatrzymania pompy i cała kolumna wody uderza z powrotem w tarczę zaworu. W przypadku kołnierzowego zaworu stopowego, jeśli dysk nie jest osadzony wystarczająco szybko lub jeśli przepływ powrotny jest zbyt agresywny, nagłe zatrzymanie powoduje falę uderzeniową w rurach. Możesz zauważyć grzechotanie rur lub usłyszeć głośne „dudnienie” – często można to rozwiązać, wybierając tarczę wspomaganą sprężyną, która zamyka się, zanim woda zacznie się cofać.

P: Dlaczego zawór stopowy pompy przecieka do tyłu?
Odp.: Jeśli zauważysz, że pompa traci siłę zasysania, prawie zawsze jest to problem z uszczelnieniem na dole. Nawet w przypadku klatki ze stali nierdzewnej drobny kawałek żwiru lub kawałek chwastów może utknąć pomiędzy tarczą a gniazdem, uniemożliwiając wodoszczelne uszczelnienie. Inną przyczyną jest osadzanie się kamienia na korpusie z żeliwa sferoidalnego przez lata eksploatacji, co powoduje powstawanie szorstkiej powierzchni, która umożliwia przedostawanie się wody z powrotem do źródła.
